Perte de charge d'un filtre à air : mesurer, calculer et décider

Comprendre la perte de charge des filtres industriels et son effet sur le débit, l'énergie et la maintenance.

01 · TECHNIQUE

Que mesure réellement la perte de charge ?

La différence de pression statique mesurée avant et après un filtre caractérise sa résistance à l'écoulement à un débit et dans un état donnés. Elle ne mesure ni son efficacité de filtration ni, à elle seule, son état sanitaire. Elle augmente généralement avec l'encrassement d'un média particulaire, mais une rupture de joint ou un élément absent peut produire une résistance faible tout en laissant passer des polluants. La mesure doit donc être interprétée avec le débit, la classe de filtre et un examen de l'installation.

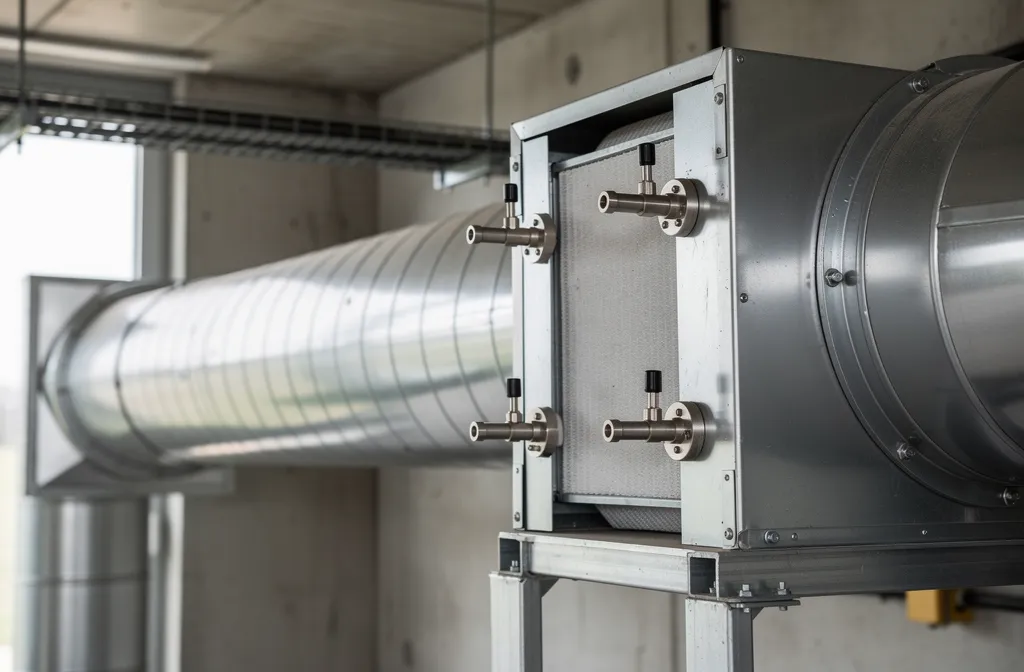

Illustration de perte charge filtre air
Illustration générée par IA, non photographie d'une installation vérifiée.
02 · TECHNIQUE

Où et comment disposer les prises de pression ?

Les prises doivent se situer de part et d'autre du même étage filtrant, dans des zones permettant une mesure reproductible, sans aspiration de poussières dans le capteur. Il faut vérifier le zéro, les tubes, les fuites et la plage du transmetteur. Les variations de régime du ventilateur changent le débit et rendent trompeuse la comparaison brute de deux pressions relevées à des vitesses différentes. Conserver les mesures de réception comme référence, puis suivre la tendance à débit comparable.

Air entrantFiltreAir sortant
Schéma conceptuel : les mesures réelles et la distribution dépendent de l'installation.
03 · TECHNIQUE

Exemple énergétique calculable

À débit constant, la puissance aéraulique associée à une perte de charge vaut P = Q × Δp, avec Q en m³/s, Δp en pascals et P en watts. Un filtre dont la perte de charge supplémentaire atteint 150 Pa à 4 000 m³/h demande théoriquement 4 000/3 600 × 150 = 167 W aérauliques supplémentaires. En supposant un rendement global constant de 55 %, cela correspond à environ 303 W électriques, soit 606 kWh sur 2 000 heures. C'est une illustration : la puissance réelle dépend du ventilateur, de sa courbe et de sa régulation. Sans régulation de débit, la hausse de résistance peut au contraire réduire le flux d'air.

04 · TECHNIQUE

Quand remplacer un filtre ?

Le seuil de remplacement doit provenir du cahier de maintenance et des recommandations du fabricant, en tenant compte de la capacité du ventilateur et des exigences de l'installation. Un seuil générique en pascals serait inapproprié. Consigner le débit, les pressions de référence et le résultat d'inspection ; rechercher les défauts de cadre et d'étanchéité en cas de baisse anormale de résistance. Voir les classes de filtres pour distinguer efficacité et résistance.

05 · MISE EN PRATIQUE

Distinguer résistance du média et résistance de l'installation

Une centrale peut comporter plusieurs étages : préfiltre, filtre fin et éventuellement HEPA. La pression globale mesurée entre la prise d'air et la sortie de centrale cumule pertes des filtres, batteries, échangeurs, silencieux et réseaux. Elle ne doit pas être attribuée au seul élément filtrant. Relever séparément la pression de chaque étage permet de documenter la maintenance et d'éviter le remplacement prématuré d'éléments encore utilisables. Une mesure fiable requiert des points de prise adaptés, une instrumentation contrôlée et la vérification que la centrale est dans le même régime de fonctionnement. Lorsqu'un variateur compense automatiquement l'encrassement pour maintenir le débit, la consommation peut augmenter progressivement et devenir un indicateur complémentaire, sans remplacer la mesure de pression.

Il faut aussi différencier perte de charge initiale, perte en service et perte terminale recommandée. Un filtre annoncé à 90 Pa à son débit nominal ne garantit pas 90 Pa dans une autre géométrie ou à un débit différent. Pour établir le coût total d'usage, intégrer l'énergie, les consommables, la main-d'œuvre et les risques d'arrêt. L'exemple chiffré présenté dans le guide illustre la relation mécanique, mais n'est pas une méthode universelle de prévision de facture.

VÉRIFIER · APPLICATION

Contrôles de réception et tableau de suivi

Une réception utile distingue le débit d'air mesuré, la résistance de chaque filtre à l'état propre et la réserve de pression disponible sur la courbe du ventilateur. Les relevés ultérieurs doivent préciser la date, le régime, le débit estimé ou mesuré et les éventuelles interventions. Un filtre peut être colmaté sans que le débit s'effondre si la régulation accélère le ventilateur ; inversement un fort recul du débit modifie la pression relevée. Une tendance de pression sans état de fonctionnement est donc difficilement exploitable. Un bypass au joint peut diminuer la résistance tout en dégradant la filtration, ce qui impose un contrôle physique séparé.

Contrôles indicatifs et conditions à documenter
SituationCe qui doit être vérifié
Filtre neufDébit et Δp à la réception
Δp en hausse à débit constantEncrassement, seuil constructeur
Δp faible et air polluéÉtanchéité, montage, filtre manquant
Débit en baisseFiltre, réseau, ventilateur et régulation

Sources et limites

Référence technique principale. Les hypothèses et exemples sont pédagogiques ; les exigences réglementaires et performances doivent être vérifiées sur l'installation concernée.
