Une conduite qui perle : condensation ou fuite ?
Une tuyauterie froide recouverte de gouttelettes n'est pas nécessairement percée. Lorsque l'air humide au contact d'une paroi est refroidi sous son point de rosée, la vapeur d'eau se condense à la surface. Une fuite de fluide, une infiltration au voisinage d'un raccord ou le dégivrage d'un équipement peuvent toutefois donner un aspect semblable. L'identification doit commencer par l'emplacement des traces, leur évolution lors des arrêts, la température de surface et la présence éventuelle de fluide de procédé.

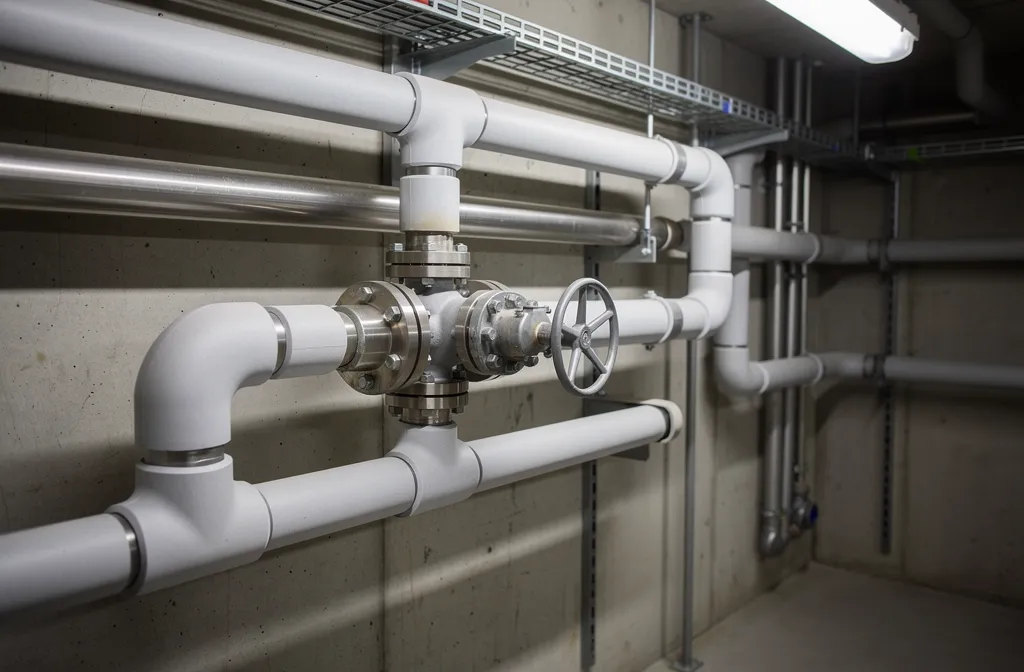

On cherche d'abord à distinguer une surface uniformément humide, parfois plus marquée sur les supports métalliques, d'un écoulement localisé. La condensation peut persister sur les colliers, brides et vannes alors que la partie droite de la conduite paraît sèche : ce sont souvent les discontinuités d'isolation qu'il faut inspecter.
Le rôle déterminant du point de rosée
L'humidité relative seule ne suffit pas. À température d'air donnée, elle permet d'estimer la température de point de rosée, c'est-à-dire celle à laquelle l'air atteint la saturation en vapeur d'eau. Une surface plus froide que cette température est susceptible de se couvrir de condensation si l'air ambiant peut l'atteindre. La pression de référence et les conditions mesurées influent sur le calcul.
Exemple théorique à pression atmosphérique proche de 101,3 kPa : un air à 25 °C et 60 % d'humidité relative a un point de rosée d'environ 16,7 °C. Une conduite dont la peau extérieure est à 12 °C se trouve donc sous ce seuil ; une peau extérieure à 19 °C offre au contraire une marge dans ces conditions. Ce ne sont pas des températures de consigne universelles : les variations journalières de l'air et les incertitudes des capteurs doivent être prises en compte.
Protocole de relevés avant de proposer une solution
Enregistrer la température et l'humidité de l'air au voisinage de la canalisation, idéalement lors des périodes les plus défavorables. Mesurer ensuite la température de peau en tenant compte de l'émissivité et de la nature de la surface : un thermomètre infrarouge peut être trompé par un métal réfléchissant. Surveiller les arrêts de production, les ouvertures de portes, les lavages et les pics d'air extérieur. Une sonde de contact correctement installée ou une méthode de mesure validée permet de recouper le résultat.
Examiner en particulier les coudes, les raccords, les traversées de parois, les supports et les extrémités de l'isolant. Repérer les isolants humides, les pare-vapeur déchirés et les réparations provisoires. Lorsque le fluide transporté est dangereux, chaud, sous pression ou réfrigérant, toute intervention doit rester confiée à une équipe habilitée : le diagnostic de condensation ne justifie pas l'ouverture d'un circuit.
Où apparaît l'eau sur une ligne froide ?
Le schéma montre la différence entre un isolant continu, limitant la baisse de température de la peau externe, et une interruption qui crée un point froid. Il ne représente pas les épaisseurs réelles à prescrire.
Isoler, étancher ou réduire l'humidité : quel levier ?
Pour une canalisation froide, l'isolant doit limiter les flux thermiques et maintenir les surfaces accessibles à l'air au-dessus du point de rosée de calcul. Mais ajouter une forte épaisseur sans assurer la continuité de l'étanchéité à la vapeur peut laisser l'humidité migrer et se condenser dans l'isolant. Le choix du matériau, du système pare-vapeur, de la protection mécanique et du traitement des supports dépend du service, du risque de corrosion sous isolation et des températures.
Une baisse de l'humidité ambiante peut compléter la solution lorsque les apports de vapeur sont importants. Elle ne constitue pas toujours le traitement le plus efficient d'un pont thermique ponctuel : réparer l'isolation d'une vanne ou d'un collier peut être prioritaire. À l'inverse, si de nombreuses surfaces condensent simultanément, il faut vérifier la ventilation et les charges d'humidité du local plutôt que traiter séparément chaque tache.
Tableau d'aide à l'enquête
Les observations suivantes sont des pistes à examiner, non des diagnostics établis à distance.
| Observation | Vérification prioritaire |
|---|---|
| Gouttes sur toute la conduite | Point de rosée ambiant et température de surface |
| Humidité près d'un collier | Pont thermique et continuité de l'isolation |
| Isolant humide et déformé | Pare-vapeur, infiltration et risque de corrosion |
| Écoulement unique au raccord | Fuite de fluide avant d'attribuer le phénomène à la condensation |
Ce que doit calculer un bureau d'études
Le dimensionnement de l'isolation dépend des températures du fluide et de l'air, de l'humidité de calcul, de la conductivité thermique de l'isolant, du diamètre, de la géométrie et des coefficients d'échange. Il doit aussi prévoir une marge liée aux variations de fonctionnement. En présence de cycles de gel, de lavages, de produits agressifs ou de contraintes sanitaires, l'assemblage des protections doit être vérifié pour ces usages. Le système retenu doit rester inspectable et réparable.
Un devis sérieux précise les températures de calcul, les hypothèses aérauliques, la méthode de contrôle, les détails de raccords, ainsi que les essais de réception. La seule mention « anti-condensation » sur un matériau ne vaut pas preuve de performance pour une installation entière.
Références et prolongements
Le DOE Building Science Education souligne l'importance d'une isolation continue et d'une protection contre la vapeur pour éviter la condensation sur les conduits froids ; la logique thermodynamique doit être adaptée aux tuyauteries industrielles. L'ASHRAE traite des sources d'humidité, de l'infiltration et des bilans d'air. Ces références ne remplacent pas une norme d'isolation ou une étude d'exécution locale.
DOE — Insulated ducts and vapour control ; ASHRAE — Mechanical dehumidifiers and humidity sources. Voir également l'humidité des entrepôts et la déshumidification industrielle.
