CTA : que signifie « centrale de traitement d’air » ?

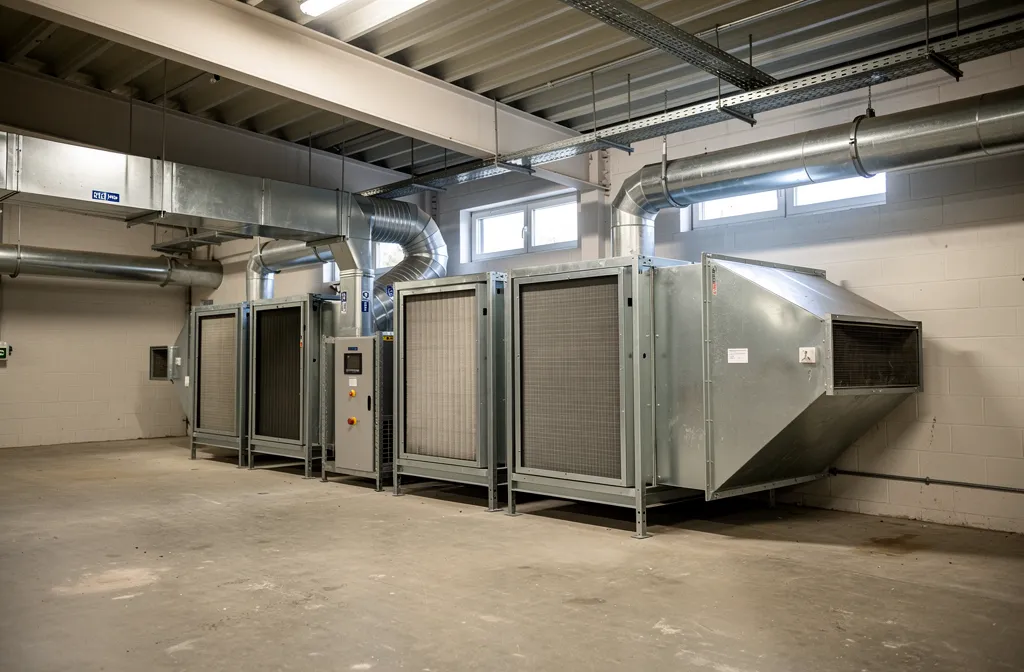

Dans le bâtiment et l’industrie, CTA signifie centrale de traitement d’air. Il s’agit d’un équipement de ventilation constitué d’un caisson intégrant notamment un ou plusieurs ventilateurs, des filtres et, suivant les besoins, des éléments de chauffage, refroidissement, récupération de chaleur ou régulation de l’humidité. L’air traité est ensuite envoyé vers les locaux par un réseau de conduits.
Une CTA ne désigne donc pas un simple ventilateur : elle combine le déplacement de l’air et certaines opérations destinées à lui donner les caractéristiques requises. Toutes les centrales n’assurent pas toutes ces fonctions. Leurs composants dépendent du bâtiment, du procédé et du niveau de qualité d’air attendu.
La norme EN 13053 décrit la centrale de traitement d’air comme un ensemble construit en usine, dans une enveloppe, comportant ventilateur(s), filtration et équipements nécessaires à une ou plusieurs fonctions de traitement de l’air.
Références : Eurovent — Air Handling Units Guidebook et Eurovent Certita — définition et composants d’une CTA.
Que trouve-t-on à l’intérieur d’une CTA ?
Ventilateurs et filtres
Les ventilateurs mettent l’air en mouvement et doivent fournir le débit prévu malgré les résistances du réseau et des composants. Les filtres retiennent des particules ; leur choix dépend des objectifs de propreté, du débit et des pertes de charge acceptables. La filtration de l’air neuf ne signifie pas que la CTA est capable de neutraliser tous les gaz industriels.
Batteries de chauffage et de refroidissement
Une batterie chaude élève la température de soufflage ; une batterie froide la réduit et peut, sous certaines conditions, provoquer une condensation qui retire de la vapeur d’eau. L’eau condensée doit être collectée et évacuée correctement, avec des dispositions d’entretien et d’hygiène adaptées.
Récupération de chaleur, humidification et régulation
Certaines CTA récupèrent une partie de l’énergie de l’air extrait pour limiter les besoins de chauffage ou de refroidissement. D’autres disposent d’une section d’humidification, de registres et de sondes. L’automate coordonne températures, débits, modes de fonctionnement et alarmes ; ce pilotage conditionne les résultats réels.

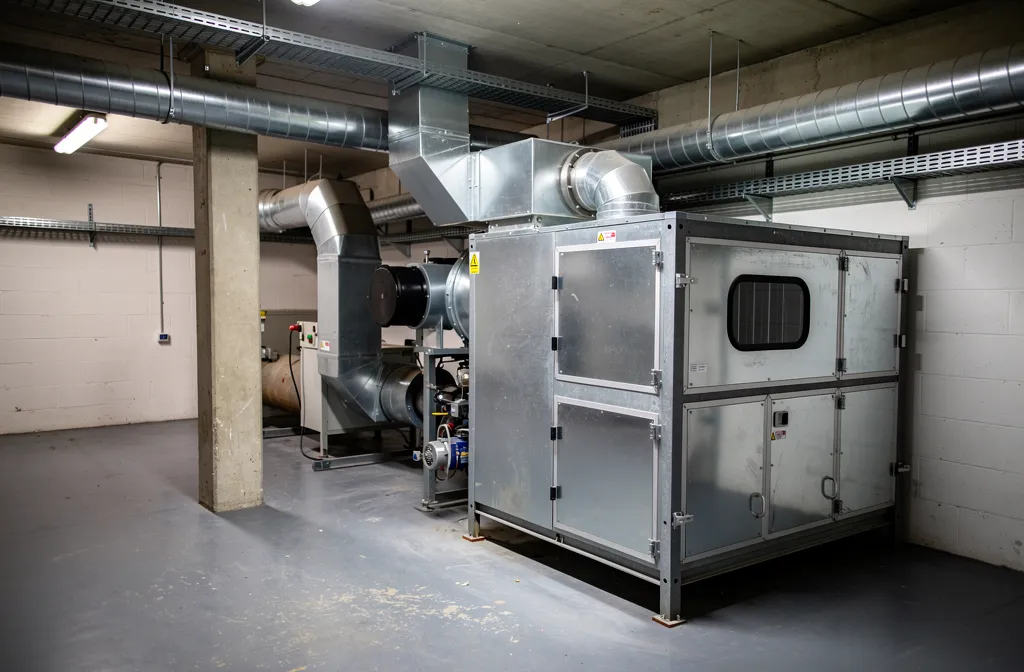

La description détaillée du fonctionnement d’une centrale de traitement d’air explique le trajet de l’air et l’enchaînement des opérations.
CTA simple flux ou double flux : quelle différence ?
Une CTA simple flux traite principalement un flux d’air destiné au soufflage ; l’extraction peut être assurée par un équipement distinct. Une CTA double flux intègre généralement le traitement de l’air neuf et de l’air extrait, ce qui peut permettre une récupération d’énergie entre les deux flux. « Double flux » ne garantit pas, à lui seul, une performance énergétique donnée : le type de récupérateur, les fuites, les conditions de fonctionnement et la régulation comptent.
Dans certaines installations, une partie de l’air repris peut être recyclée, mais cela dépend des contaminants présents et des exigences de sécurité. Une CTA classique de confort n’est pas automatiquement adaptée au recyclage d’air contenant des solvants, des poussières dangereuses ou des émissions de procédés.
La VMC désigne un principe de ventilation mécanique contrôlée. La CTA est un équipement pouvant assurer plusieurs traitements du flux d’air. Les deux notions se recoupent dans certaines installations, mais ne sont pas synonymes.
Quels paramètres comptent pour choisir une CTA industrielle ?
Le débit de la CTA ne se déduit pas simplement du volume du bâtiment multiplié par un taux arbitraire de renouvellement. Les exigences réglementaires, les charges thermiques, la qualité d’air demandée et les sources de pollution doivent guider le calcul. Le dimensionnement intègre également la pression disponible pour alimenter les conduits et diffuseurs.

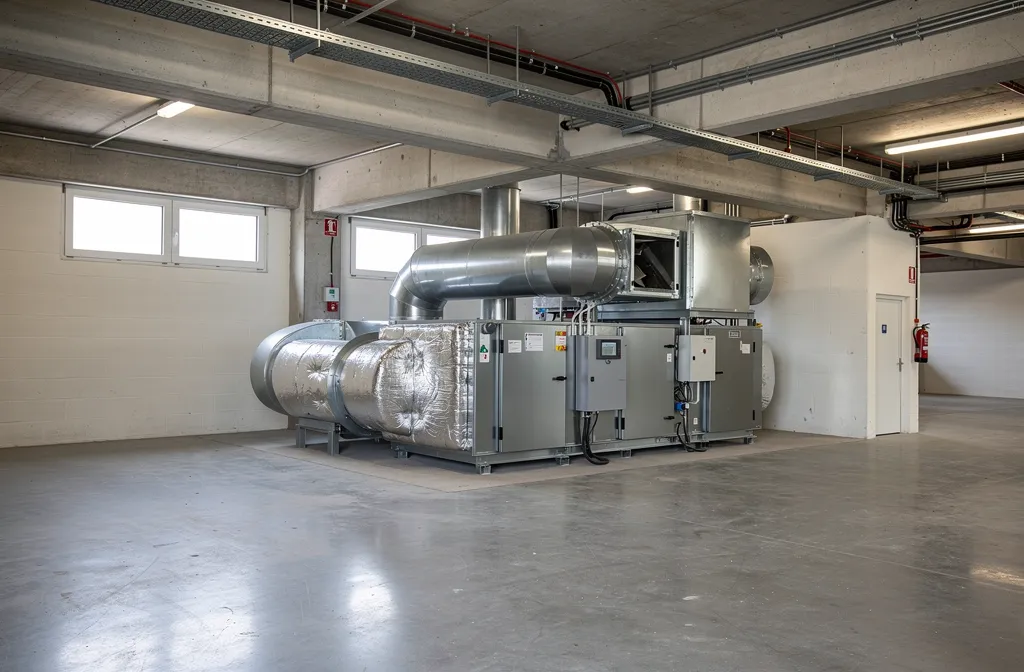

Pour approfondir les calculs et les erreurs de sélection, consulter le guide de dimensionnement du traitement de l’air. Eurovent détaille également les critères de sélection des centrales, notamment débits, rendement de ventilation, filtration et maintenance : comment choisir une CTA.
Une CTA suffit-elle à traiter tous les problèmes d’air industriel ?
Non. Une centrale peut être très efficace pour fournir un air filtré et thermiquement conditionné sans être la réponse principale à un rejet de poussières au poste de ponçage ou à une vapeur de solvant. Pour ces situations, la prévention repose d’abord sur la réduction des émissions et le captage à la source. Une filtration adaptée ou une épuration spécifique des gaz peut ensuite être nécessaire.
Une CTA doit enfin rester accessible pour être contrôlée : filtres encrassés, déséquilibre des débits, condensats non évacués ou capteurs mal réglés peuvent réduire son efficacité. L’inspection porte à la fois sur la centrale, les conduits et la distribution dans les locaux, comme l’explique la REHVA dans son guide d’inspection des installations de ventilation.
Pour comparer les configurations, consultez la page consacrée aux centrales de traitement d’air. Selon les fonctions intégrées à la CTA, les principes d’humidification et de déshumidification peuvent également être déterminants.
